(1) 石膏

根据所用原料分为Ⅱ型无水石膏和α-半水石膏两种。它们所用材料分别为：

①Ⅱ型无水石膏

应选用品位高、质地松软的透明石膏或雪花石膏，煅烧温度在650～800℃之间，在激发剂作用下进行水化。

②-半水石膏

-半水石膏生产技术主要有以脱水烘干一体化为主的干法转化工艺和湿法转化工艺。

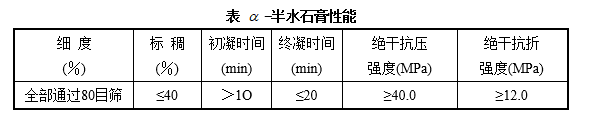

适宜配制自流平石膏的α-半水石膏性能如表。

(2) 水泥

在配制自流平石膏时，可掺入少量水泥，其主要作用是：

①为某些外加剂提供碱性环境；

②提高石膏硬化体软化系数；

③提高料浆流动度；

④调节Ⅱ型无水石膏型自流平石膏的凝结时间。

所用水泥为42.5R硅酸盐水泥。若制备彩色自流平石膏时，可选用白色硅酸盐水泥。水泥掺入量不允许超过15％。

(3)凝结时间调节剂

在自流平石膏砂浆中若使用Ⅱ型无水石膏应采用促凝剂，若使用-半水石膏则一般采用缓凝剂。

①促凝剂：由各种硫酸盐及其复盐构成，如硫酸钙、硫酸氨、硫酸钾、硫酸钠及各种矾类，如白矾(硫酸铝钾)、红矾(重铬酸钾)、胆矾(硫酸铜)等：

②缓凝剂：

柠檬酸或柠檬酸三钠是通常用的石膏缓凝剂，其特点易溶于水，缓凝效果明显，价格低，但也会造成石膏硬化体强度的降低。其他可以使用的石膏缓凝剂有：胶水、酪蛋白胶、淀粉渣、单宁酸、酒石酸等。

(4)减水剂

自流平石膏的流动度大小是一个关键问题。欲获得流动度很好的石膏浆体，单靠加大用水量必然引起石膏硬化体强度的降低，甚至出现泌水现象，而使表层松软、掉粉、无法使用。因此，必须引入石膏减水剂，以加大石膏浆体的流动性。适用于配制自流平石膏的减水剂有萘系减水剂、聚羧酸高效减水剂系列等。
